高純度モリブデン電極

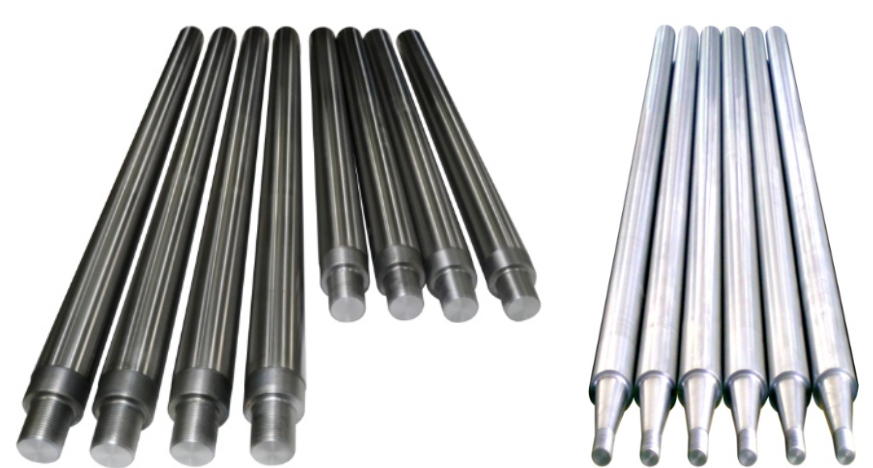

モリブデン電極
高純度のモリブデン粉末を使用した粉末冶金によって材料を製造し、高融点、高強度、高硬度を有しております。また高品質のモリブデン電極は、優れた耐熱衝撃性、導電性、熱伝導性、耐食性を有しているため、使用時にガラス等への製品汚染を低減します。
モリブデン電極は、下記の製造などに広く使用されています。
モリブデン電極は、下記の製造などに広く使用されています。
●ガラス繊維 ●ソーダ石灰ガラス ●ホウケイ酸ガラス
●薬用ガラス ●オパールガラス ●発泡ガラス ●ガラスセラミック
●ロックウール ●セラミック繊維 ●電気溶解炉 ●ガラス電気溶解炉
●薬用ガラス ●オパールガラス ●発泡ガラス ●ガラスセラミック
●ロックウール ●セラミック繊維 ●電気溶解炉 ●ガラス電気溶解炉
| 物性 Physical properties | |
| 融点 (℃) | 2620 |
| 密度 (g/cm³) | ≧10.17 |
| 抵抗率 (20℃)(μΩ・m) | 0.053 |
| 熱膨張係数 (/℃) | 5.25×10⁻⁶ |
| 弾性率 (GPa) | 315 |
| 化学組成 Chemical specification | |||||||||||
| 元素 | Fe | Ni | Cu | Al | Si | Ca | Mg | P | C | O | Mo |
| 含量 (ug/g) | 50 | 10 | 5 | 5 | 10 | 5 | 10 | 5 | 20 | 30 | >99.95% |
冷却水ジャケット

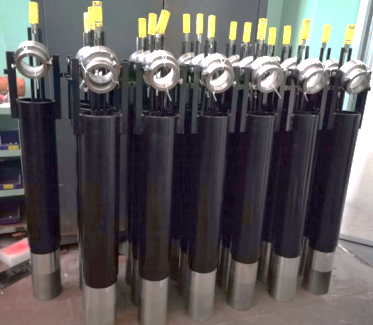

モリブデン電極とジャケット
| 標準寸法とサイズ Standard dimensions and thread types | ||||
| 直径(mm) | 直径公差(mm) | 長さ(mm) | 公差(mm) | ネジ径 |
| 31.75 | ±0.3 | 1000-1500 | ±1 | M18,M22 |
| 48 | 200-1500 | M22,M24 | ||
| 50.8 | 500-2000 | M24,M27 | ||
| 55 | 500-1500 | M32,M36 | ||
| 60 | 500-1500 | M27,M36 | ||
| 63.5 | 500-1500 | M36 | ||
| 70 | 1000-2000 | M42 | ||
| 76.2 | 500-2000 | M42 | ||
| 80 | 1000-2000 | M42 | ||
| 85 | 450-2000 | M42 | ||
| 95 | 450-2000 | M58 | ||
| 101.6 | 150-2000 | M58 | ||
金属組織図

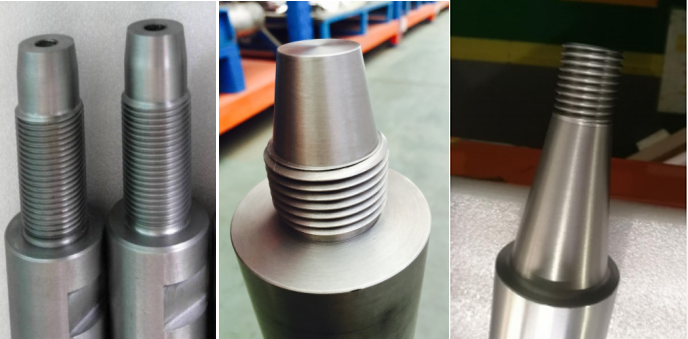

特殊ねじ仕様例
特殊モリブデン電極
コーティングモリブデン電極 COATED MOLYBDENUM ELECTRODE
モリブデン電極の表面に「特殊なシリコン材料」をコーティングし、空気と電極の接触を遮断し、酸化性雰囲気での電極の耐用年数を向上させます。

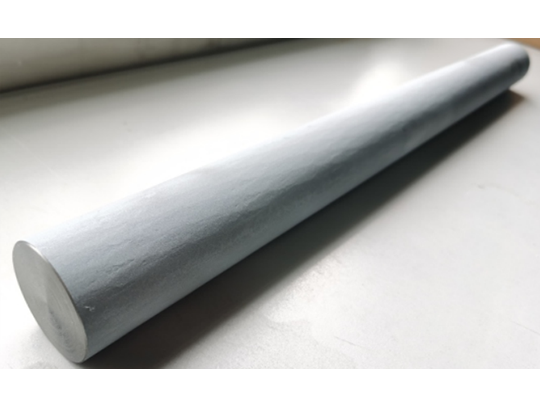

コーティングされた電極

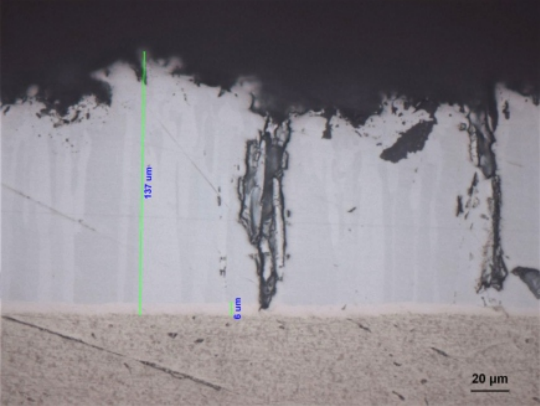

コーティング界面の外観
| コーティング性能 | |
| コーティング厚さ | 100-300pm |
| 物理的性質 | |
| 密度 (g/cm) | 2.1-2.3 |
| 硬度 (HV0.1) | 450+50 |
| 熱膨張係数 | 4.5×10⁻⁶(T=600℃) |
| 9.8×10⁻⁶(T=1000℃) | |
| 8.9×10⁻⁶(T=1200℃) | |
| 抗酸化性能 | |
| 温度 (℃) | 抗酸化時間 (h) |
| 1000 | ≧4000 |
| 1300 | ≧1500 |
| 1600 | ≧40 |
ジルコニアモリブデン電極 MoZrO² ELECTRODE
高温での荷重およびガラス液体の侵食により、電極が変形する場合があります。 モリブデンに少量のZrO²を加えると、高温での強度と耐クリープ性を大幅に向上させることができます。 MoZrO²電極はガラス腐食にも耐性があるため、電極の寿命が延びます。

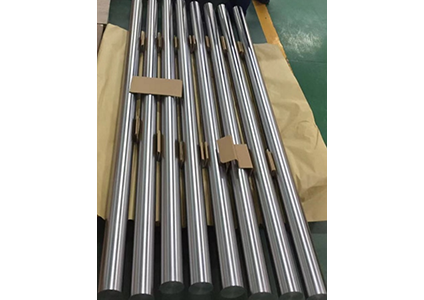

MoZrO²電極

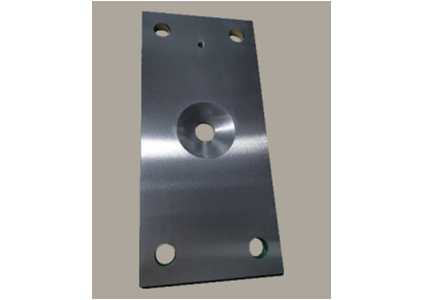

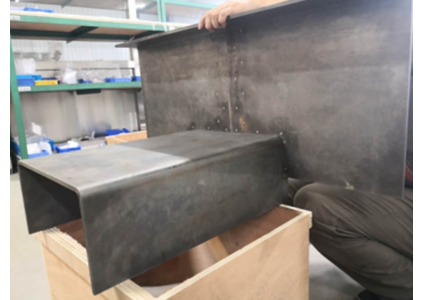

アルミ保護板

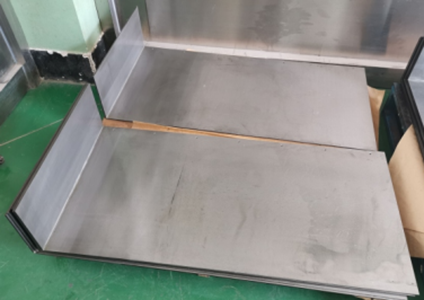

アルミ保護板

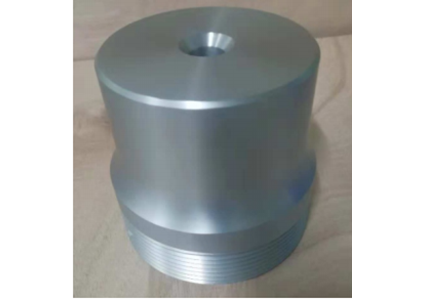

ノズル

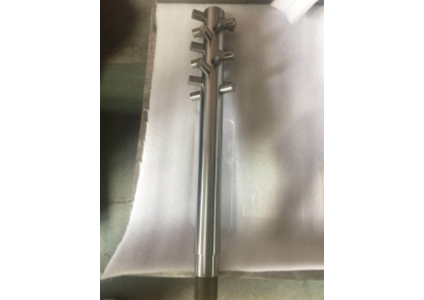

スターラー
GH5K合金
純Moでも、電極だけでなく「保護シールド、ノズル、スターラー、GH5K合金」などの様々な形状で加工ができます。

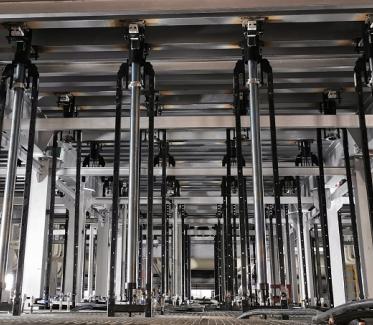

冷却水ジャケット

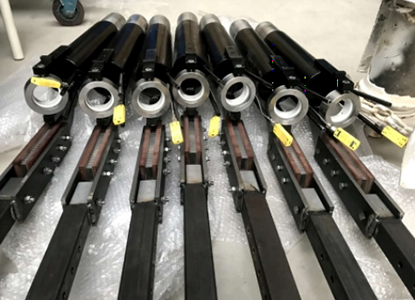

冷却水ジャケット COOLING WATER JACKET
モリブデン電極を取り付ける際には冷却水ジャケットが不可欠です。モリブデン電極の酸化と破損を効果的に防ぐことができます。
お客様のご要望に応じて、冷却水ジャケットの各種仕様をカスタマイズいたします。お取り付け方法にあわせて、ダブルアーム･ボトムプラグインと、シングルアーム･フラットプラグインの冷却水ジャケットに分割することができます。
お客様のご要望に応じて、冷却水ジャケットの各種仕様をカスタマイズいたします。お取り付け方法にあわせて、ダブルアーム･ボトムプラグインと、シングルアーム･フラットプラグインの冷却水ジャケットに分割することができます。

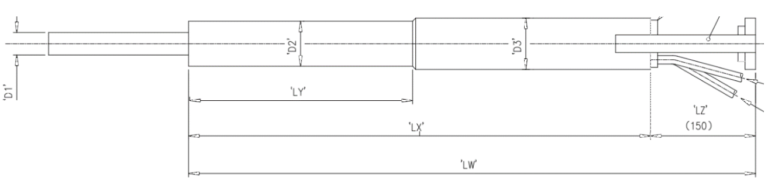

| 規格仕様 | ||||
| 電極直径 D1(mm) | ヘッド径 D2(mm) | 外管直径 D3(mm) | ヘッド長 LY(mm) | 全長 LW(mm) |
| 31.75 | 64 | 73 | 220 | 560 |
| 50.8 | 89 | 101 | 220 | 905 |
| 63.5 | 106 | 114 | 220 | 905 |
| 76.2 | 114 | 133 | 220 | 905 |

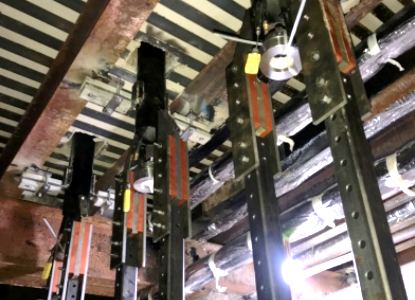

ダブルアームボトムプラグイン
シングルアームフラットプラグイン
